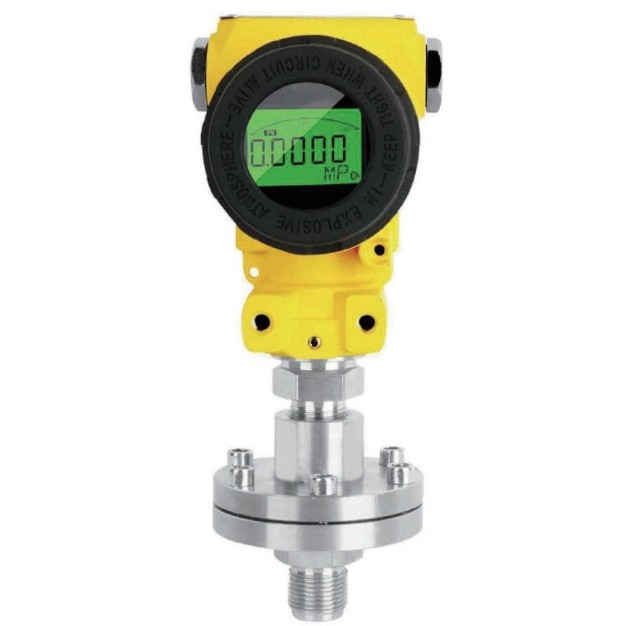

Transmissor de Pressão com Selo Diafragma e Flange-Diafragma
- Selo diafragma isola o sensor de fluidos corrosivos, viscosos ou cristalizantes
- Duas interfaces de processo: montagem por flange ou selo diafragma roscado
- Baseado em nossa família de transmissores à prova de explosão: -0.1~60MPa, ≤±0.25%FS
- Saída 4~20mADC; alimentação 12-32VDC; IP65
- Estabilidade de longo prazo <0.2%/ano
Informe o fluido, a faixa de medição e a conexão ao processo — respondemos em até 24 horas.
Direto da fábrica WELK Meters
- MOQ pequeno é bem-vindo
- Suporte OEM / ODM
- Resposta em até 24 horas
Visão Geral
Os transmissores de pressão com selo diafragma e flange-diafragma são versões com vedação de processo da nossa família de transmissores de pressão à prova de explosão: um selo diafragma mantém o fluido medido afastado do elemento sensor enquanto a pressão é transferida ao transmissor, que compartilha as especificações da família — faixa de -0.1~60MPa, precisão ≤±0.25%FS e saída 4~20mADC.
São oferecidas duas interfaces de processo: a versão flange-diafragma é montada diretamente na flange de um vaso ou tubulação, enquanto a versão com selo diafragma utiliza uma conexão roscada com selo diafragma. Ambas são destinadas a fluidos que não devem entrar na tomada de pressão do transmissor — como fluidos de processo corrosivos, viscosos ou cristalizantes.
Estas são configurações de catálogo da mesma plataforma de transmissores, de modo que as especificações elétricas (alimentação 12-32VDC, IP65, estabilidade de longo prazo <0.2%/ano, temperatura de trabalho -30~70℃) seguem a tabela de parâmetros compartilhada da família. Envie-nos o fluido, a especificação de flange ou rosca e a faixa de medição para uma proposta sob medida.
Características
- Selo diafragma isola o sensor do fluido de processo
- Interface de processo montada em flange (flange-diafragma) ou roscada (selo diafragma)
- Compartilha a plataforma comprovada de transmissores à prova de explosão e seu conjunto de parâmetros
- Saída 4~20mADC; alimentação 12-32VDC; IP65
- Precisão ≤±0.25%FS; estabilidade de longo prazo <0.2%/ano
Especificações
| Parâmetro | Valor (parâmetros compartilhados da família) |
|---|---|
| Faixa de medição | -0.1~60MPa |
| Precisão | ≤±0.25%FS |
| Estabilidade de longo prazo | <0.2%/ano |
| Sinal de saída | 4~20mADC |
| Alimentação | 12-32VDC |
| Grau de proteção | IP65 |
| Temperatura de trabalho | -30~70℃ |
| Interface de processo | Diafragma montado em flange (versão flange-diafragma) ou selo diafragma roscado (versão selo diafragma) |
Aplicações
- Fluidos corrosivos que não devem entrar em contato com a tomada de pressão do sensor
- Fluidos de processo viscosos ou de fácil cristalização
- Pontos de pressão em vasos e tubulações com conexões flangeadas
FAQ
Quando preciso de um transmissor com selo diafragma em vez de um padrão?
Quando o fluido é corrosivo, viscoso ou propenso à cristalização, um selo diafragma o mantém afastado do elemento sensor enquanto continua transferindo a pressão do processo ao transmissor.
Qual a diferença entre as versões flange-diafragma e selo diafragma?
A versão flange-diafragma é montada diretamente em uma flange de processo; a versão selo diafragma utiliza uma conexão roscada com selo diafragma. Ambas compartilham a mesma plataforma de transmissor e as mesmas especificações elétricas.
Como especifico a configuração correta?
Entre em contato informando o fluido, a faixa e a conexão ao processo (tamanho da flange ou rosca); respondemos em até 24 horas.
