Para la Zona de Demostración de Protección Ecológica y Desarrollo Verde de Bailianhe (Fase I) en Huanggang, provincia de Hubei, China — un programa provincial de referencia en agua inteligente liderado por la contratista EPC Shanghai Baoye — WELK Meters actuó como proveedor principal de equipos e integrador de sistemas para el sistema completo de instrumentación de agua, el sistema de automatización de la producción (SCADA + PLC) y la red industrial de transmisión de telecomunicaciones, participando en la puesta en marcha en sitio hasta la entrega.
Datos del Proyecto
| Ubicación | Zona de Demostración de Bailianhe, Huanggang, Hubei, China |
| Contratista EPC | Shanghai Baoye (Grupo MCC) |
| Capacidad de tratamiento | 300.000 m³/día (planta potabilizadora Edong) |
| Red de conducción | 138 km de conducciones de agua cruda y tratada |
| Población servida | 1,6 millones de personas en Huanggang y alrededores |
| Alcance de WELK Meters | Sistema completo de instrumentación · automatización SCADA + PLC · red óptica en anillo y telemetría IoT · integración de sistemas y puesta en marcha |
Descripción del Proyecto
El proyecto comprende una nueva planta potabilizadora de 300.000 m³/día, 138 km de conducciones que cruzan terreno montañoso y cauces de ríos, y obras de tratamiento ecológico en varios afluentes del embalse de Bailianhe. Antes de la modernización, la operadora dependía de rondas manuales, tenía grandes puntos ciegos de monitoreo en la red, comunicaciones inestables y sistemas de datos aislados — poniendo en riesgo la seguridad del suministro y la estabilidad de la calidad del agua.
Desafíos
- Grandes tramos de conducción por montañas y cruces de ríos, con muchos puntos ciegos de monitoreo
- Monitoreo incompleto de la calidad del agua de la fuente al grifo
- Alta dependencia de la operación manual y la inspección por rondas
- Enlaces de comunicación inestables y graves silos de datos entre subsistemas
- Respuesta lenta del despacho ante roturas, fugas y fallas de equipos
Lo Que Suministró WELK Meters
1. Sistema de Instrumentación Inteligente
Se desplegaron instrumentos de alta precisión de calidad del agua, caudal, presión, nivel y nivel de lodos en la captación, los afluentes, cada etapa del proceso de la planta y toda la red de 138 km — eliminando los puntos ciegos en tramos de montaña y río. La lectura manual fue reemplazada por adquisición de datos continua las 24 horas, capturando en tiempo real fluctuaciones de calidad, anomalías de presión y fugas.

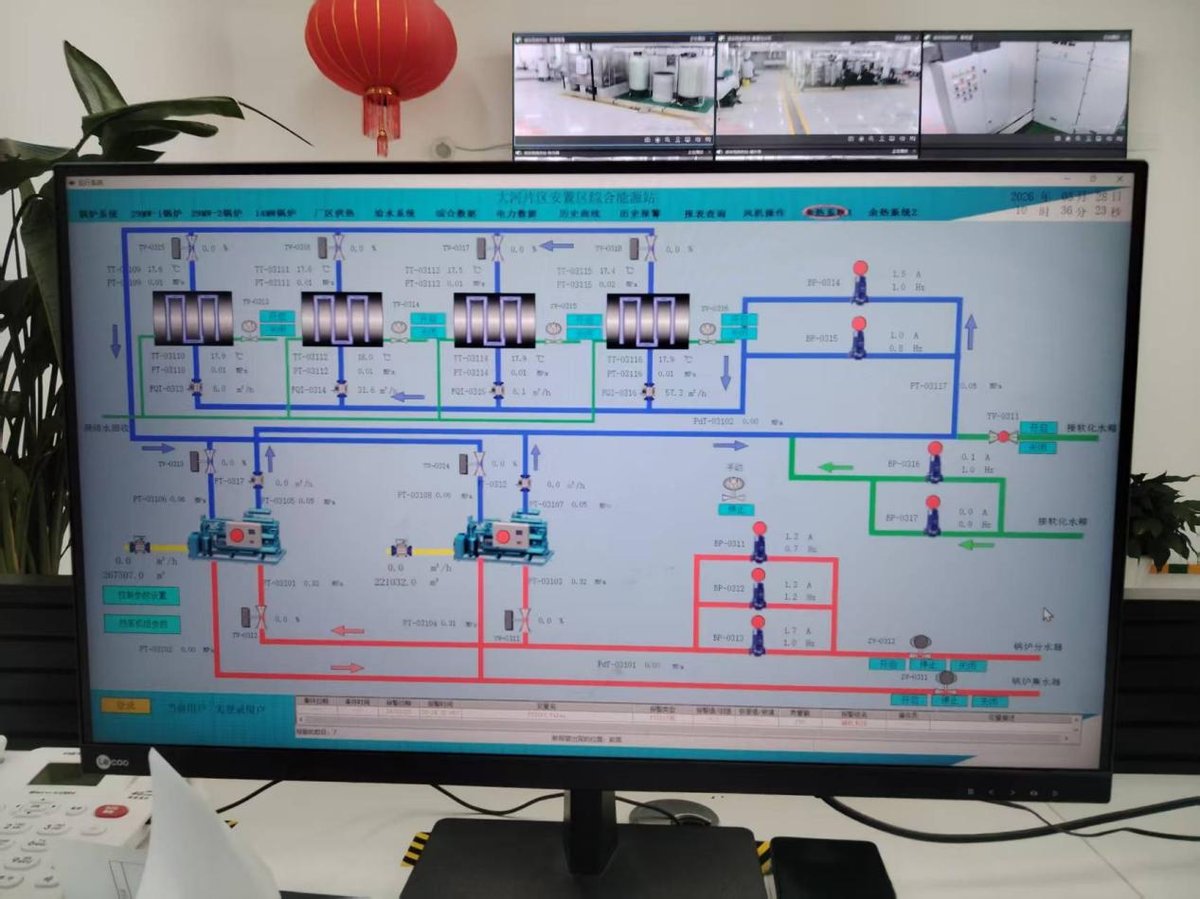

2. Automatización de la Producción (SCADA + PLC)
Un sistema completo de automatización enlaza coagulación, sedimentación, filtración y desinfección en una sola cadena automatizada. La dosificación química y los parámetros de los equipos se ajustan automáticamente a partir de los datos en vivo de los instrumentos, mientras que bombas y válvulas motorizadas cuentan con control remoto y alarma automática de fallas — eliminando los errores de operación, la inestabilidad del agua tratada y el alto consumo de químicos y energía.
3. Telecomunicaciones Industriales y Comunicación IoT
Se construyó una red óptica industrial en anillo combinada con una red dedicada IoT, adaptada a las condiciones montañosas del sitio. Conecta instrumentación, control de equipos, CCTV de seguridad y O&M de la red en una sola plataforma, con agregación unificada de datos, visualización y despacho integrado — eliminando los silos de datos y garantizando transmisión de órdenes con baja latencia.
Resultados
- Monitoreo de cobertura total de la fuente al grifo; calidad del agua del embalse y de salida consistentemente superior a la norma nacional
- Más del 95% del proceso productivo en operación totalmente automática; consumo de químicos y energía fuertemente reducido
- Costo de O&M manual reducido en 70%
- Índice de fugas de la red fuertemente reducido; eficiencia de reparación de fallas +60%
- Tasa de garantía de suministro elevada al 99,9%

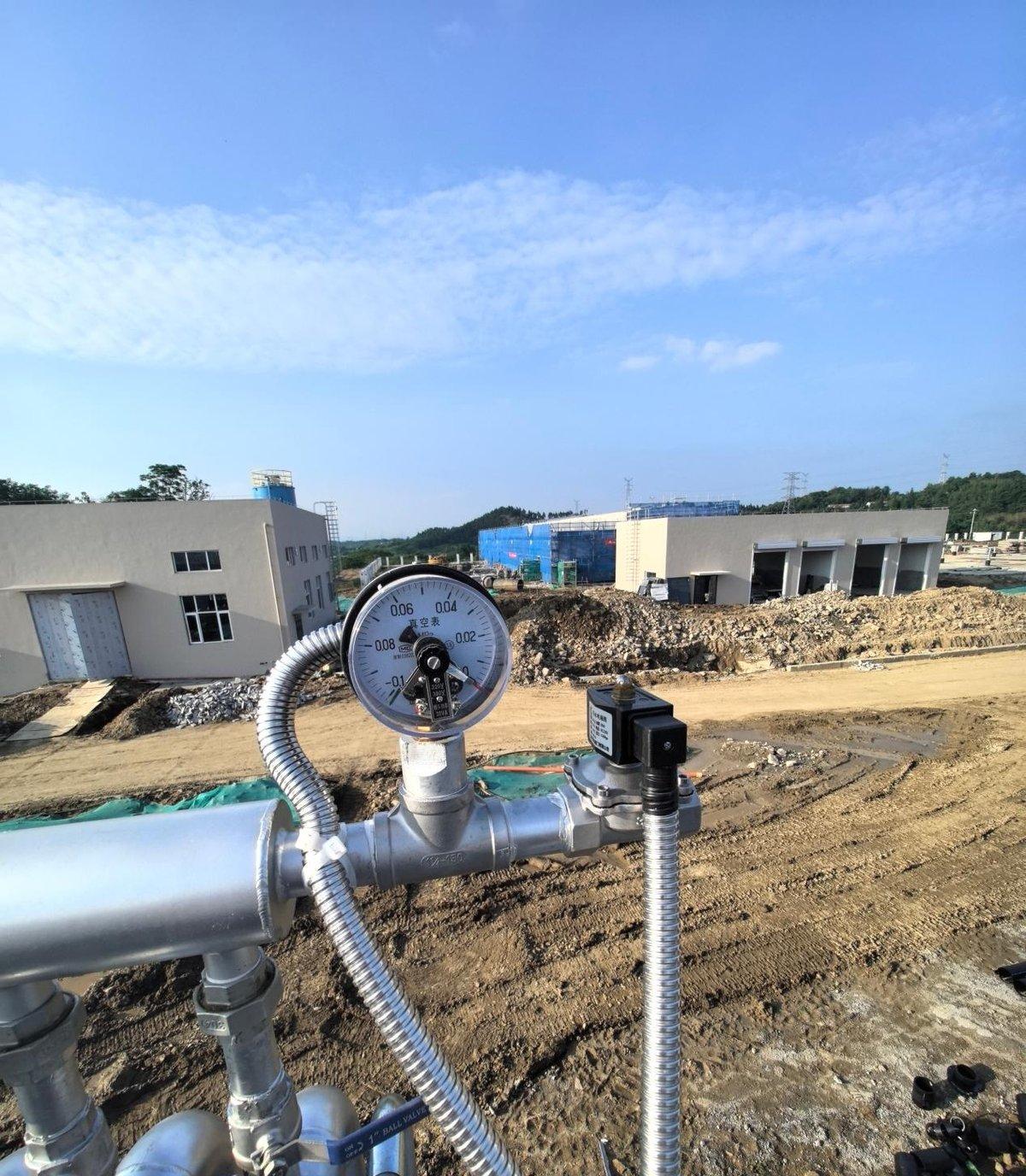

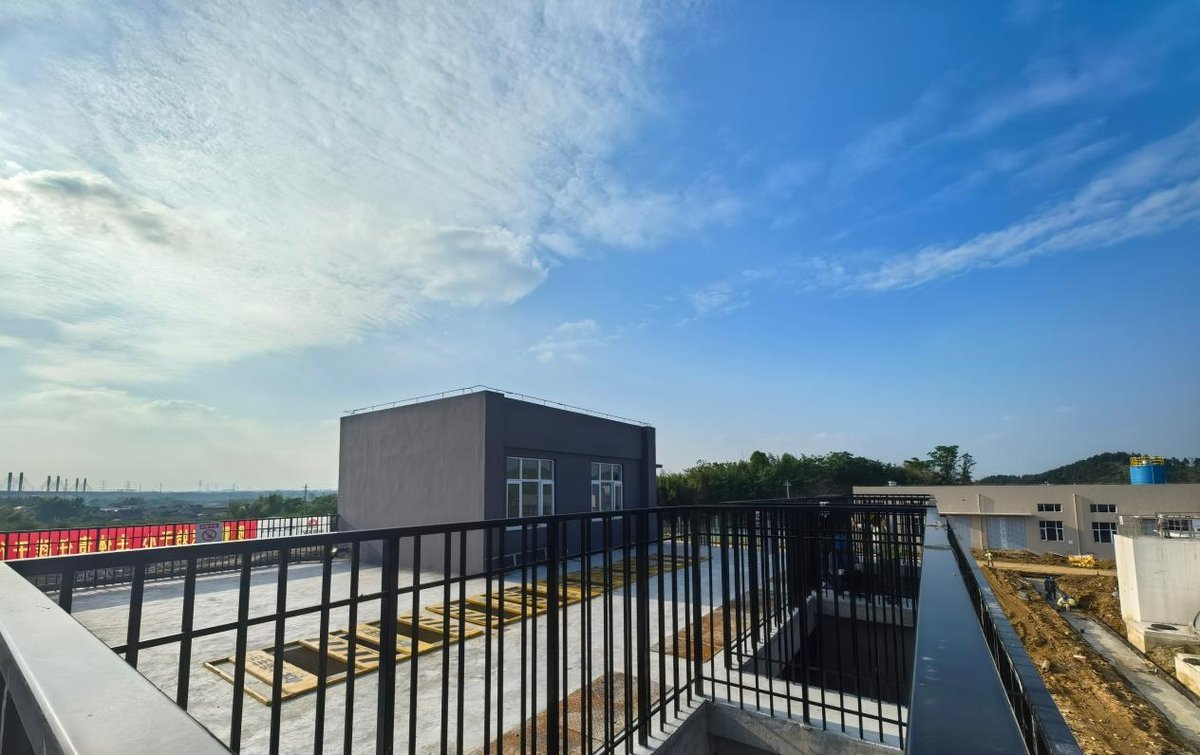

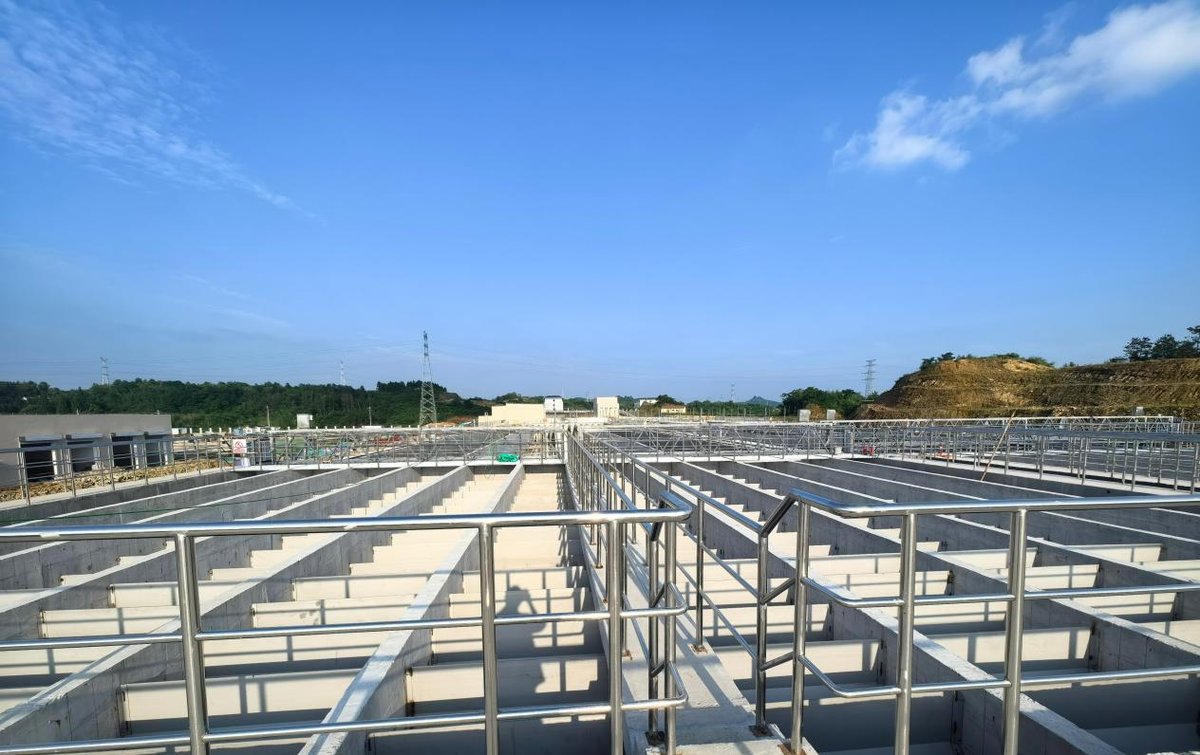

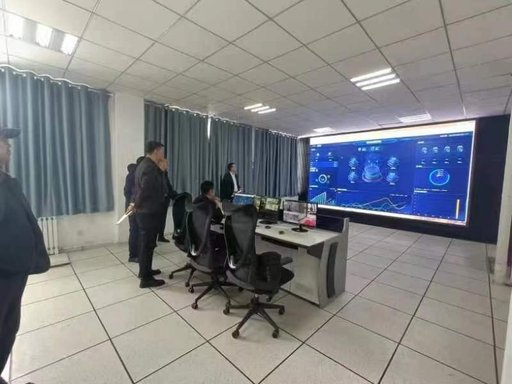

Fotos de la Obra
Productos y Sistemas Utilizados en Este Proyecto
El alcance de instrumentos de este proyecto usa las mismas líneas de productos que exportamos a todo el mundo:
- Transmisores de presión (4-20 mA / HART)
- Manómetros industriales
- Caudalímetro electromagnético WKLD DN10–DN3000
- Medidor de nivel ultrasónico (integrado y separado)
- Transmisor de nivel hidrostático sumergible
- Caudalímetro ultrasónico WK-300
- IoT y telemetría inalámbrica (NB-IoT)
- Aplicación: Instrumentación para Agua y Aguas Residuales
